Name: NLX Serisi Tek Etkili Yük Dönüşlü Yassı Tip Mekanik Kilitli Silindirler
Brand: Netratek

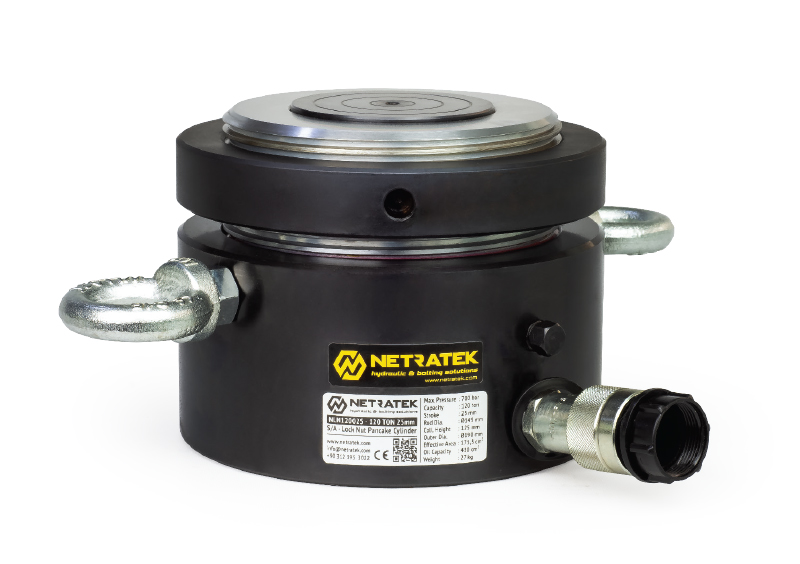

Netratek NLX Serisi Yassı Tip Mekanik Kilitli Silindirler

50-1.100 tona kadar kilit somunlu silindirler
Farklı işlere uygun 25-50 mm stroke seçeneği
Yassı tip tasarımı sayesinde dar alanlara uygun
Tek etkili, yük dönüşlü standart hidrolik sistem
Stroke aşım valfi ile üst düzey iş güvenliği
Vidalı piston ile uzun süre yük altında bekleme
Endüstriyel ağır işlere dayanıklı sağlam yapı
Mekanik kilit sayesinde uzun süre yükte bekleme
Bina ve köprü kaldırma uygulamaları için ideal
2 yıl garantili, Türkiye’de yedek parça ve servis

NLX Serisi 700 Bar Mekanik Kilitli Silindirler

Yassı Tip Mekanik Kilitli Silindirler

NLX Serisi NLN serisi mekanik kilitli silindirler gibi aynı çalışma mantığına sahiptir. NLN serisinden daha küçük kapalı boyda olan NLX serisi mekanik kilitli silindirler, uygulama alanının dar olduğu yerler için çözüm sunar.

Özellikle köprülerde mesnet değişimlerinde oldukça başarılı olan bu mekanik kilitli silindirler en ağır şartlarda çalışacak şekilde üretilir. Yük tamamen mekanik kilit üzerindedir ve hidrolik boşlama olmadan üzerindeki yükü uzun süre tutar. Hem güvenli hem de ergonomik olan bu mekanik kilitli krikolar kaldırma mesafesi kısıtlı olduğu için yalnızca özel durumlarda tercih edilmektedir.

Ayrıca standart olmayan ve özel ölçüde istenen mekanik somunlu krikolar da imal ediyoruz.

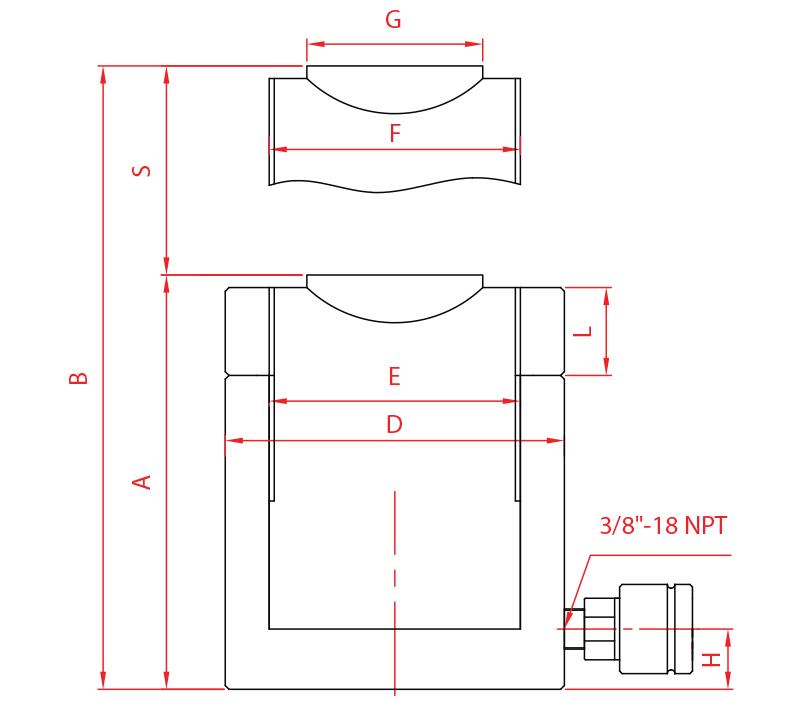

NLX Serisi Kilit Somunlu Silindir Çizimi

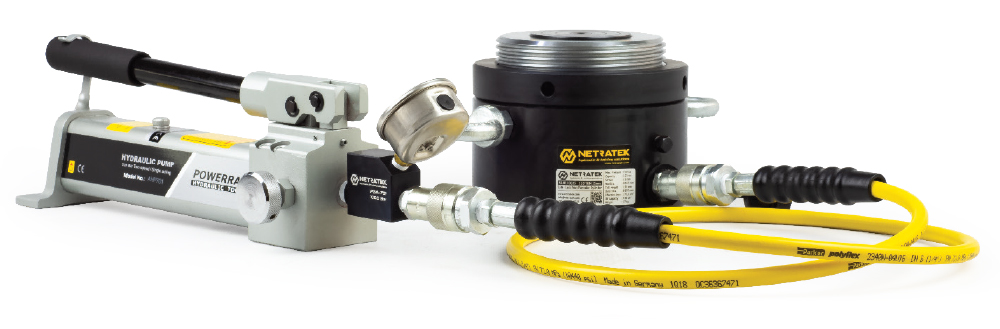

Netratek NLX Serisi Yassı Tip Mekanik Kilitli Kriko Uygulaması

Parça	Kapasite		Stroke	Etki Alanı	Yağ Hacmi	Ölçüler (mm)							Ağırlık
No.	Ton	kN	mm	cm²	cm³	A	B	D	E	H	J	L	kg
NLX05005	50	486	50	71	355	125	175	120	95	19	21	92	11
NLX09004	90	911	45	133	597	137	182	165	130	21	31	126	22
NLX12002	120	1185	25	176	250	125	150	198	150	25	30	126	30
NLX14004	140	1380	45	201	905	148	193	200	160	27	38	148	39
NLX22004	220	2156	45	314	1413	155	200	255	200	28	40	157	62
NLX35004	350	3468	45	491	2208	178	223	310	250	35	50	240	111
NLX43004	430	4227	45	616	2771	184	229	340	280	35	55	260	126
NLX56004	550	5520	45	804	3618	192	237	390	320	38	60	295	193
NLX67004	670	6600	45	962	4330	236	281	430	350	50	75	295	259
NLX88004	880	8620	45	1257	5655	268	313	490	400	60	85	325	482
NLX110004	1100	10905	45	1590	7157	295	340	550	450	65	95	400	532
